원래 장소:
중국
브랜드 이름:
Hochiry
인증:
TUV
모델 번호:
PV1000
연락주세요

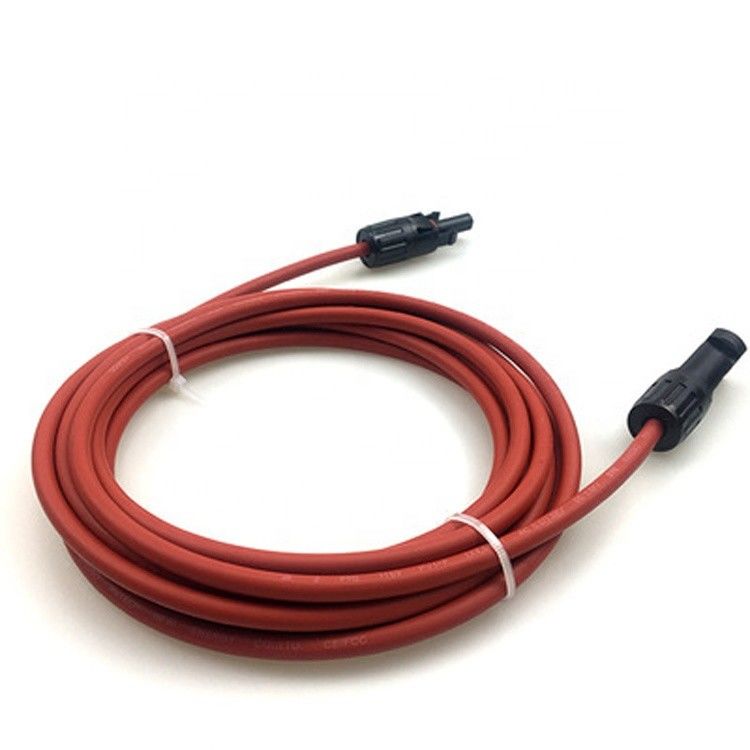

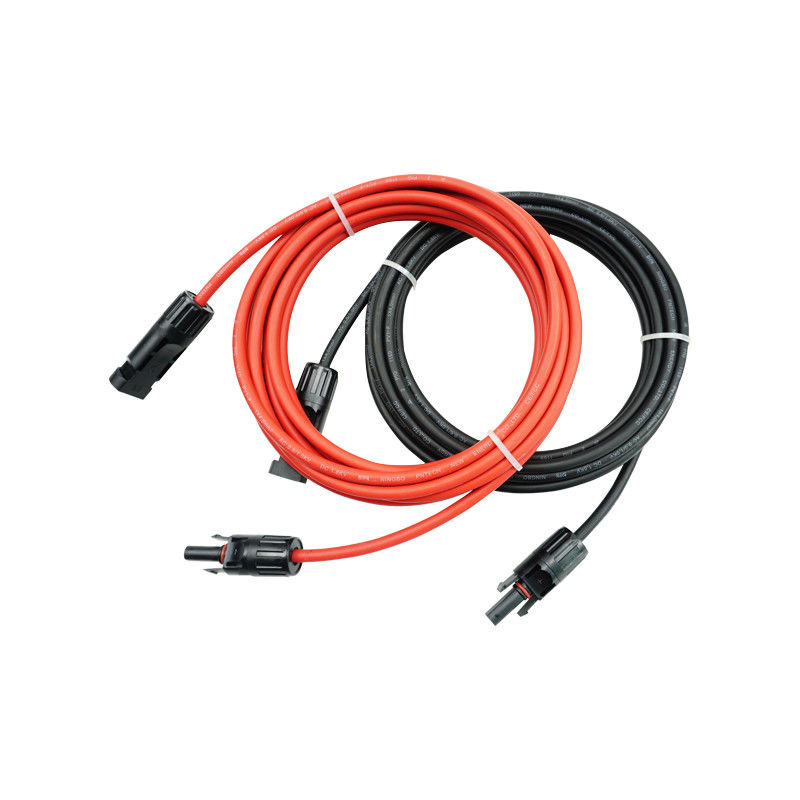

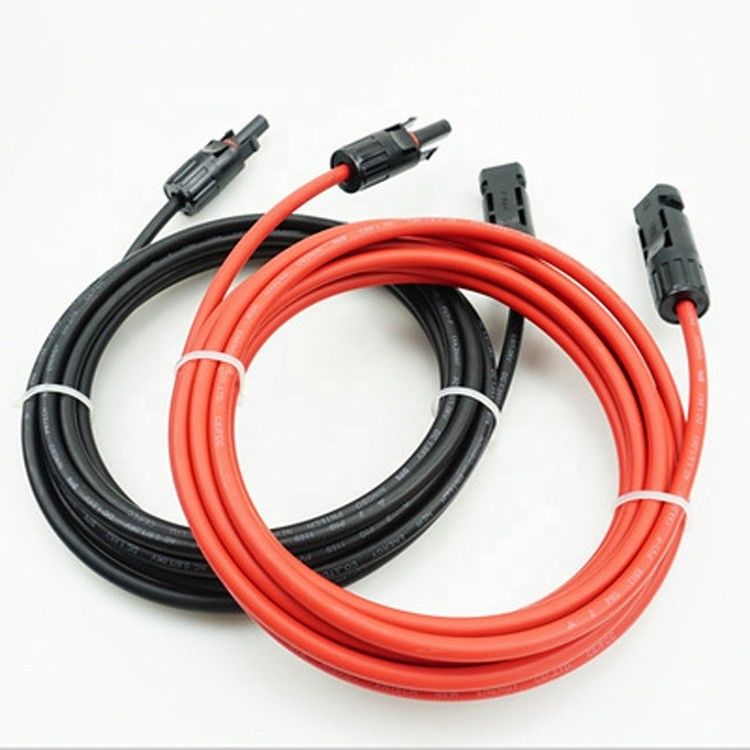

비연소 케이블 PV-1X4mm2 높은 기준 DC 태양 PV 케이블선
비연소 케이블 PV-1X4mm2 높은 기준 기술 :
A. 애플리케이션 :이중 절연, 일렉트론-빔은 광전지의 동력화차를 위한 연결된 케이블을 넘습니다.
구조 :toVDE0295/IEC60228,Class5를 부합시킨 주석 도금 구리
비. 물질 특성 / 표준 :
1. 파이어-레지스턴트 성능 :IEC60332-1.
2. 연기 방출 :IEC61034 ;EN50268-2
3. 저연소 로드 : DIN51900
4. 승인 :TUV2PfG 1169/08.2007 PV1-F.
5. 적용 규격 :UNE211 23 ;UNE20.460-5-52, 소형 트럭 Ｃ 32-502
비연소 케이블 PV-1X4mm2 높은 기준 기술 데이터 :
1. 공칭 전압 :U0/U=600/1000V AC, 1000/1800V DC ;
2. 시험 전압 :6500V,50Hz,5Min.
3. 온도 정격 :45oC upto+125oC, -40oF upto+257oF, 대기 온도 :25년(TUV) -40oC upto+90oC, -40oF upto+194oF, Max.Short 회로 온도 :280oC, +536oF.
5. 굴곡 반경 :때때로 installation>4X에게 moved>5X를 마련해 주었습니다
비연소 케이블 PV-1X4mm2 높은 기준 시방서 :
| 구조 | 관리인 구조. | 관리인 | 외부의 | 저항 맥스. | 현재 케어링 능력 | ||||
| nxmm2 | 아이작뉴턴미터 | 밀리미터 | 밀리미터 | Ω/Km | A | ||||
| 1X1.5 | 30/0.25 | 1.58 | 4.90 | 13.30 | 30 | ||||
| 1x2.5 | 50/0.25 | 2.02 | 5.45 | 7.98 | 41 | ||||
| 1x4 | 56/0.3 | 2.30 | 6.10 | 4.75 | 55 | ||||
| 1x6 | 84/0.3 | 3.42 | 7.20 | 3.39 | 70 | ||||
| 1x10.0 | 142/0.3 | 4.56 | 9.00 | 1.95 | 98 | ||||
| 1x16.0 | 228/0.3 | 5.60 | 10.20 | 1.24 | 132 | ||||
| 1x25.0 | 361/0.3 | 6.95 | 12.00 | 0.795 | 176 | ||||
| 1x35.0 | 525/0.3 | 8.74 | 13.80 | 0.565 | 218 | ||||
| 1x50.0 | 720/0.3 | 9.20 | 14.80 | 0.393 | 280 | ||||
| 1x70.0 | 988/0.3 | 11.00 | 16.90 | 0.277 | 350 | ||||
| 1x95.0 | 1349/0.3 | 12.50 | 18.70 | 0.21 | 410 | ||||
| 1x120.0 | 1691/0.3 | 14.20 | 20.70 | 0.164 | 480 | ||||
2x4mm2 태양 PV 케이블 구리 전도체 상술 :
| 구조 | 관리인 구조 | 절연 두께 | 쉬쓰 두께 | 외부 ø | 저항 맥스. | 현재 케어링 능력 | 대략 중량 |
| n×mm2 | 아이작뉴턴미터 | 밀리미터 | 밀리미터 | 밀리미터 | Ω/Km | A | Kg / Km |
| 2×1.5 | 30/0.25 | 0.7 | 0.8 | 8.3±0.2 | 13.3 | 30 | 7.2 |
| 2×2.5 | 50/0.25 | 0.7 | 0.8 | 9.2±0.2 | 7.98 | 41 | 9.4 |
| 2×4.0 | 56/0.3 | 0.7 | 0.8 | 12.0±0.2 | 4.75 | 55 | 14.2 |
| 2×6.0 | 84/0.30 | 0.8 | 0.9 | 13.5±0.2 | 3.39 | 70 | 20 |
| 2×10.0 | 142/0.30 | 0.9 | 1.1 | 17.6±0.2 | 1.95 | 98 | 29 |
| 2×16.0 | 228/0.30 | 1.1 | 1.1 | 19.8±0.2 | 1.24 | 132 | 43 |
