원래 장소:
중국
브랜드 이름:
Hochiry
인증:
CE/ROHS/ISO9001/ANATEL
모델 번호:
ADSS 광섬유 케이블
연락주세요

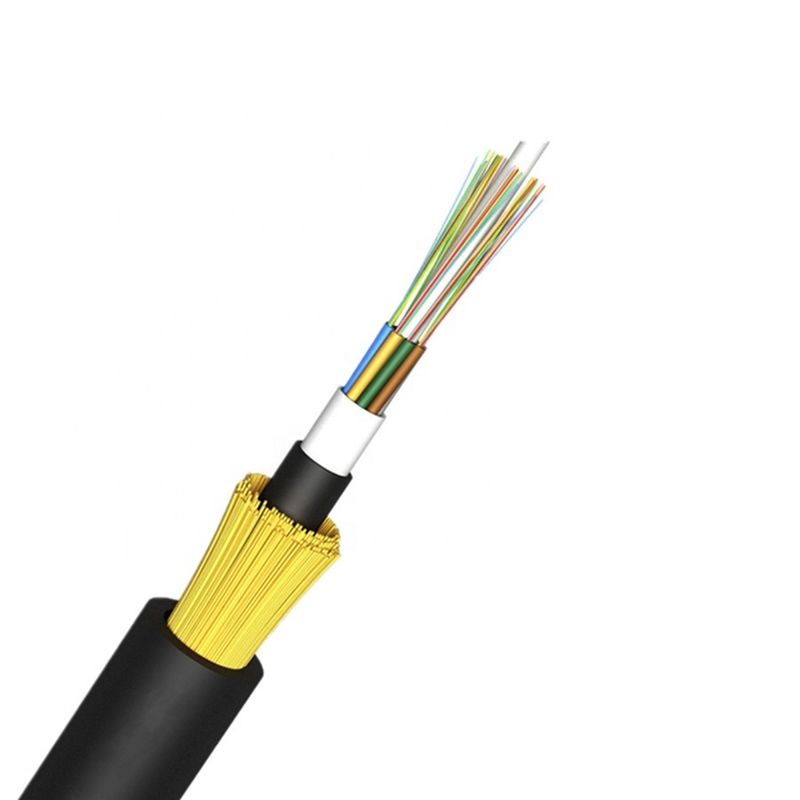

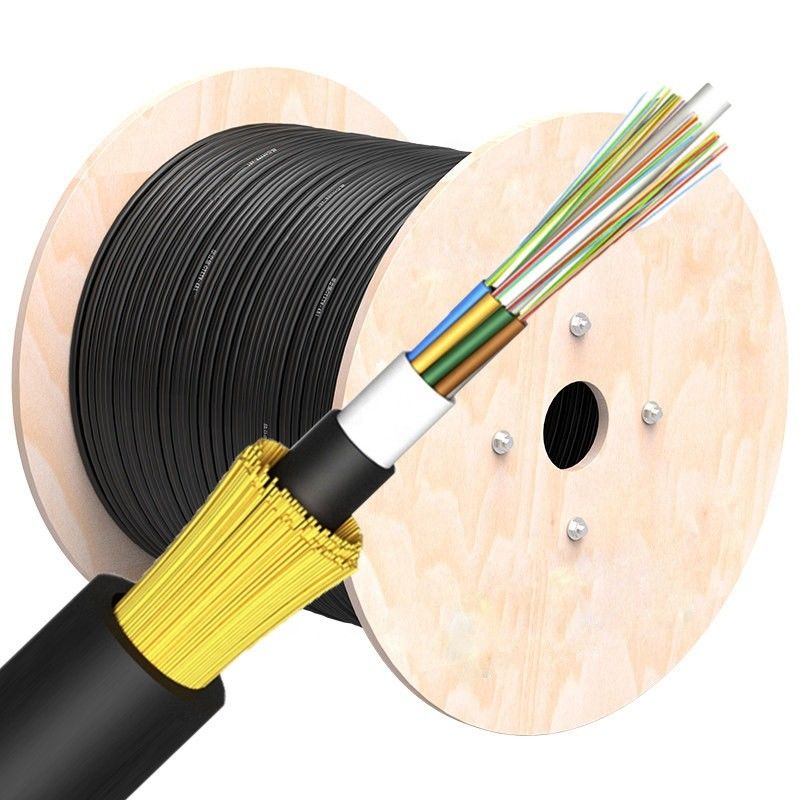

공기 단일모드 야외 광섬유 케이블을 지원하는 ADSS 카보 눈의 섬유 두배 PE 재킷 모두 유전성 본인
기술 :

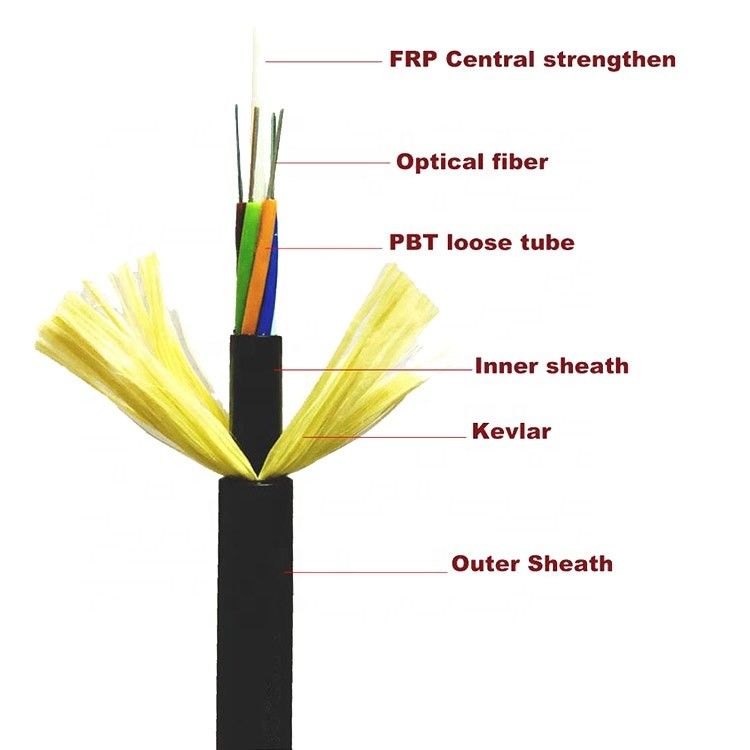

ADSS 케이블은 루즈 튜브 꼬인 구조입니다. 광섬유는 250 um입니다, 느슨한 튜브가고 계수 플라스틱으로 만들어지며, 그것이 방수 화합물로 채워집니다. FRP 강도 부재가 케이블 코어의 중심에 있, 루즈 튜브 (그리고 채워 있는 로프는) 소형이고 둥근 케이블 코어를 형성하기 위해 중심 보강 코어 주위에 구겨지고 케이블 코어에의 더 갭이 해상 블로킹 충전기로 채워집니다. 더 케이블의 외부의는 폴리에틸렌 (PE) 내부 쉬스인 후,고 항장력 아라미드를 구겼습니다, 가장 바깥쪽인 것 전기 추적 (AT) 외부 쉬스입니다.
특징 :
1. 루즈 튜브 설계 :안정적인 성능과 모든 공통 섬유형과의 호환성
2. 자립하는 것 :아라미드 얀 또는 글래스 얀 대신에, 요구된 어떤 지원 또는 조가선이 없습니다.
3.이용 가능한 트랙 저항하는 &jacket :10KV와 35KV 권력을 위해 전선은 110KN과 220KN 전원 라인을 위해, 폴리에틸렌(PE)를 사용할 수 있고 부식(AT) 외부 쉬스에 대한 저항에 의해 합니다.
4.공기 자가 지원 설치를 위한 수테이블
5. 작은 케이블 직경 (나쁜 날씨에 적합하세요), 경량의, 100m 전폭, 타워 위의 낮은 부속된 로드.
6. 비금속계 구조, 좋은 단열, 반대 천둥.
애플리케이션 :
가공전력선의 실제 상태는 ADSS 케이블이 설계되고 있을 때 전체 고려 안으로 잡힙니다. 가공전력선을 위해 110kV 하에, PE 외부 쉬스는 적용됩니다. FOR 전선은 110kV를 동등하거나 뛰어넘습니다, AT 외부 쉬스가 적용됩니다. 아라미드 양과 연선 공정의 데디케이트 설계는 다양한 전폭에 대한 요구를 충족시킬 수 있습니다.
기술적인 매개 변수 :
| Ref.outer 지름 | Ref.weight 킬로그램 / 킬로미터 |
Ref.daily max.working 긴장 | 긴장으로 일하는 맥스 허용 | 단락 강도 | 강도 부재 CSA | 탄성 계수 | 열팽창 계수 | 적당한 전폭 (원자력 안전 위원회 Standard,m) |
||||
| 밀리미터 | PE 덮개 | AT 덮개 | 나트 | 나트 | 나트 | mm2 | kN/ mm2 | 10-6/k | A | 비 | Ｃ | Ｄ |
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
