원래 장소:
중국
브랜드 이름:
Hochiry
인증:
CE ROHS
모델 번호:
GJYXFCH-1B6-sm
연락주세요
평평한 프트스는 실내 야외 섬유 옵틱 케이블 G657A LSZH 피브라 눈의 드롭 케이블을 떨어뜨립니다
기술 :

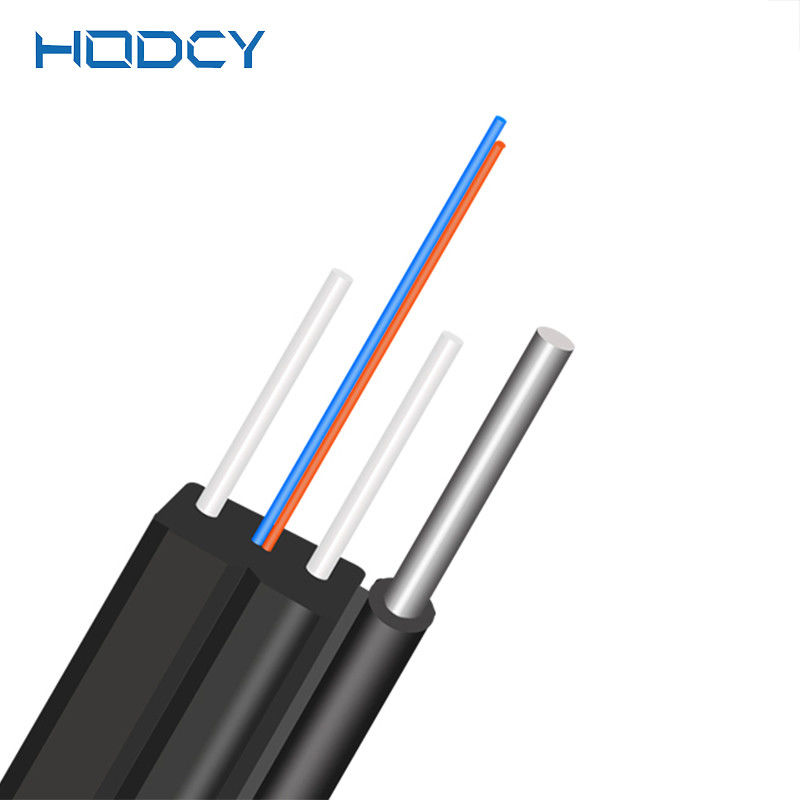

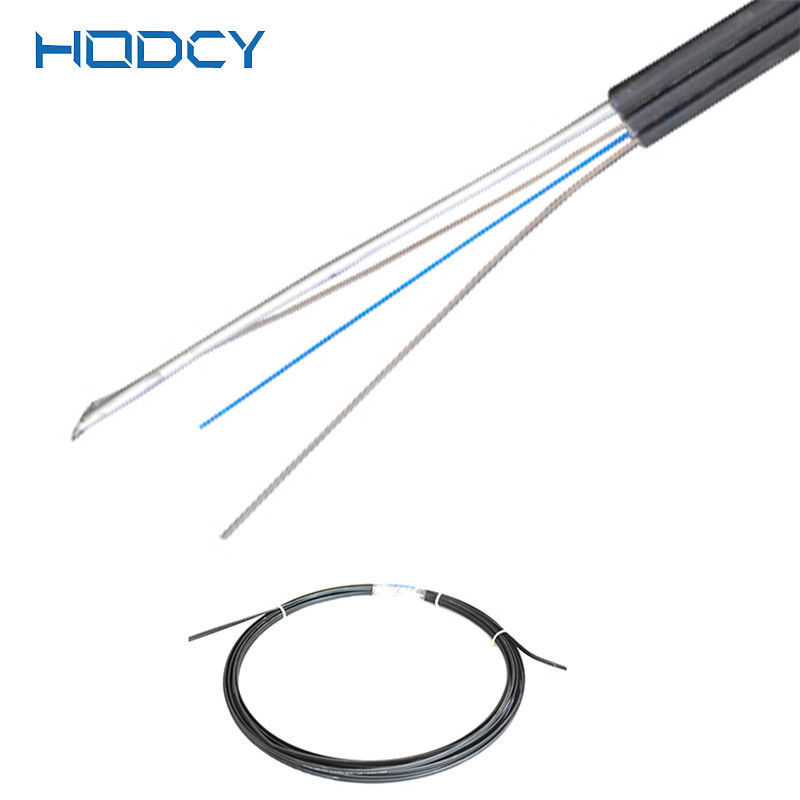

접시처럼 생긴 광케이블 (구내 배선)의 사용에 대한 광 섬유용 드롭 케이블 접근 (LSZH, 저발연, 무할로겐, 난연제) 2 평행한 비금속 보강 (FRP) 또는 금속 보강 요소와 마침내 구축 검정색 또는 색 염화비닐 (PVC) 또는 LSZH에서 양쪽에 위치하는 센터에서 광 통신 장치 (섬유가) 재킷이고.
특징 :
애플리케이션 :
케이블 구성 세부 사항
| 항목 | 유닛 | G.657A1 상술 | |
| 모드 필드 직경 | 1310nm | μm | 9.0±0.4 |
| 1550nm | μm | 10.1±0.5 | |
| 클래딩 직경 | μm | 124.8±0.7 | |
| 피복 비원형성 | % | ≤0.7 | |
| 코어를 덮은 편심 오차 | μm | ≤0.5 | |
| 코팅 직경 | μm | 245±5 | |
| 코팅 비원형성 | % | ≤6.0 | |
| 클래딩 피복 편심 오차 | μm | ≤12.0 | |
| 케이블 컷오프 파장 | 별거 안 해 | λcc≤1260 | |
| 희석 (최대.) | 1310nm | dB/km | ≤0.35 |
| 1550nm | dB/km | ≤0.21 | |
| 매크로-벤딩 손실 | 1turn×10mm radius@1550nm | dB | ≤0.75 |
| 1turn×10mm radius@1550nm | dB | ≤1.5 | |
기계적인 케이블과 환경 특성
| 케이블 부호 | 섬유 | 케이블 직경 | 케이블 | 텐실스 | 분쇄 | 배드닝 |
| 총수 | 밀리미터 | 중량 | 힘 | 저항 | 반지름 | |
| Kg / 킬로미터 | 장기간 / 단기간 | 장기간 / 단기간 | 동적 / 정전기 | |||
| 엔 | 엔 | 밀리미터 | ||||
| GJXFH-1 | 1 | (2.0±0.2)×(3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | (2.0±0.2)×(3.0±0.2) | 8.5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | (2.0±0.2)×(3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | (2.0±0.2)×(3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | (2.0±0.2)×(3.0±0.2) | 9.5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | (2.0±0.2)×(3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
파이버 특성
| 섬유 방식 | 유닛 | SM G652D | MM 50/125 | OM3-150 |
| 상태 | 밀리미터 | 1310/1550 | 850/1300 | 850/1300 |
| 희석 | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 |
| 클래딩 직경 | um | 125±1 | 125±1 | 125±1 |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 |
| 코팅 직경 | um | 242±7 | 242±7 | 242±7 |
