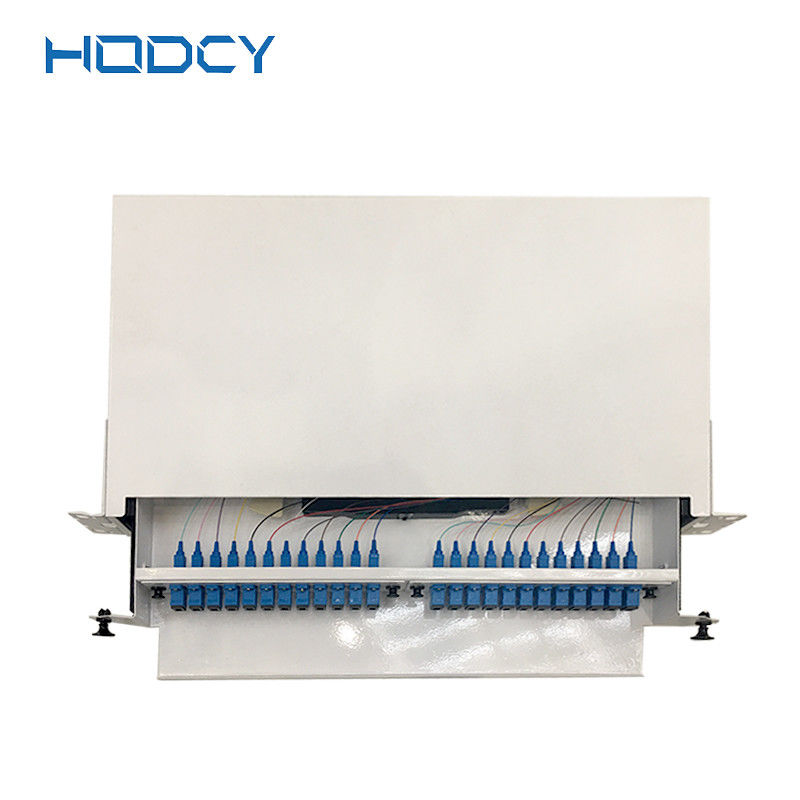

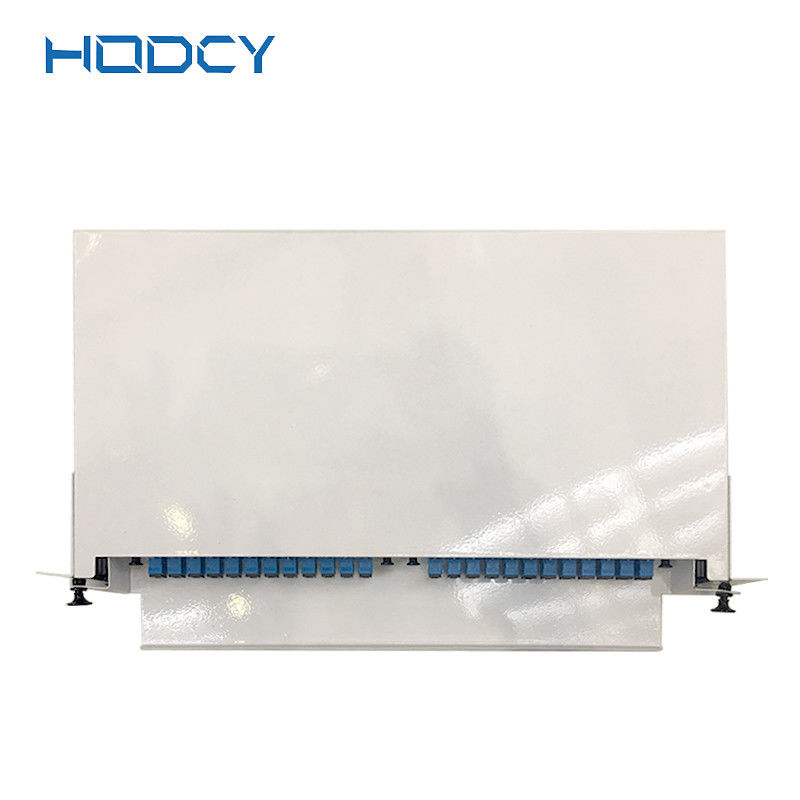

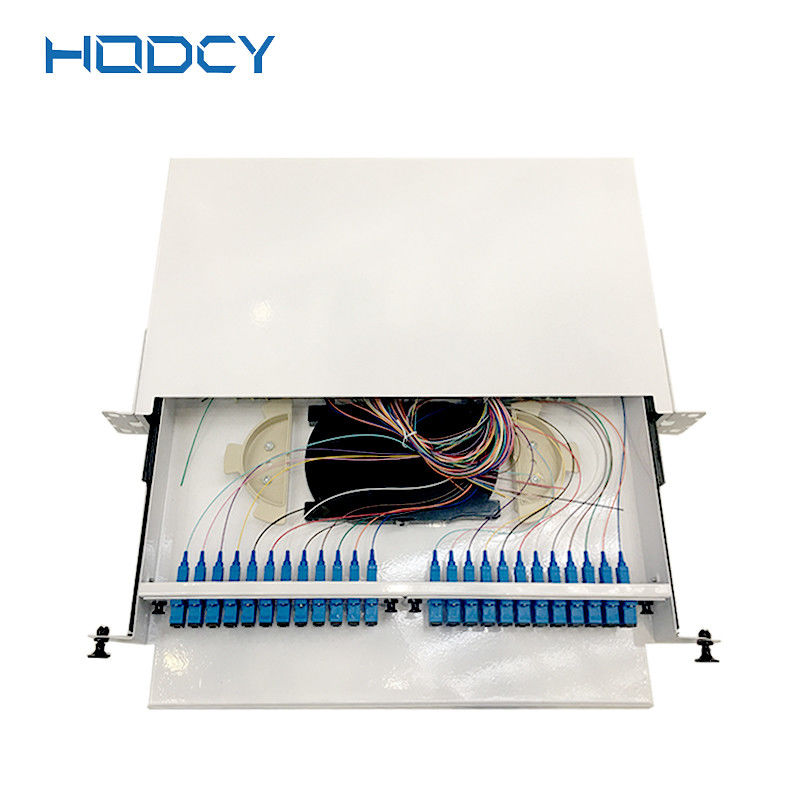

벽체 말 탄 광섬유 플러그반 48은 야외 텔레콤 내각에 대해 SMC를 공동을 만듭니다

야외 텔레콤 내각을 위한 광섬유 ODF 섬유 옵틱 분배실 플러그반

기술적 특성 :

1. 내구성 생명 : >1000 시간

2. 작동 온도 : -5C ~ +40C

3. 저장과 변태 온도 : -25 C~ +55 Ｃ

4. 상대 습도 : ≤ 85% (+30C)

5. 대기압 : 70 ~ 106Kpa

6. 절연 저항 : >1000MΩ/500VDC

7. 내전압 : 고장, 어떤 방전 없는 3000VDC/1min

구조물과 특성 :

1. 구성 : ODF 대는 ODF 박스, 내부 구성 요소와 광섬유 커넥터 보호로 구성됩니다.

2. 능력 : 12 핵심, 24 핵심, 48 핵심, 72 핵심, 96 핵심, 144 핵심.

3. 내부 구성 요소는 다음과 같은 단락을 포함합니다 :

지지틀 : 내부 구조물의 지원을 위한 내부 구조물의 선체.

파이버 스플라이스 트레이 : 연속적으로 섬유 광 컨넥터 (과 그것의 보호 부재)과 남아있는 광섬유를 저장해서 사용되어 남아있는 광섬유의 길이는 1.6 Ｍ보다 못하진 않습니다, 남아있는 광섬유 디스크의 곡률 반경이 32 밀리미터보다 못하진 않습니다. 그것은 또한 재접속을 위한 섬유 수와 용이한 작동을 위한 공간의 쉬운 식별에게 표시를 제공할 수 있습니다.

고정 장치 : 케이블 시스 고정을 위해 사용되어 땋아 늘인 머리 고정과 섬유 광학 커넥터를 고치고 배선하는 케이블 보강 요소는 열수축성 보호 튜브에 의해 보호받습니다.

4. 출현 : ODF 유닛은 완전 모양, 어떤 거친 부분, 어떤 버블, 어떤 결함과 결원, 어떤 뒤틀림, 어떤 음란과 다른 결점을 가지고 있지 않습니다. 모든 배경색은 획일적이고 연속적이어야 합니다. 정전 스프레이 치료 뒤에, 색은 스크래치와 하부 노출의 획일적이고 자유로와야 합니다.

5. 재료 : 모든 플라스틱 부분은 부식 방지 특성으로 만들어집니다. 금속 부품류는 그들의 부식 저항성을 증가시키기 위해 정전 스프레이에 의해 치료됩니다. 물질의 물리적이고 화학적 특성은 안정적이고 물질이 좋은 호환성을 가지고 있습니다.

6. 열수축성 보호 튜브에서 사용된 물질과 충전기의 열수축 온도는 120C보다 못하진 않습니다, 열 낮아진 온도가 90C보다 더 크고 사용 온도가 -25C 내지 +40C입니다.

7. 모든 물질은 논-톡식과 비부식성이고, 인간 건강과 타장비에 대한 어떤 부작용도 가지지는 않습니다.

8. 구조화 기능 : 다양한 랙과 상자에 설치에 적합한 19 " 표준 설치 인터페이스 ; 금속 구조물, 표면 도료 정전 스프레이, 광 구조, 아름다운 외양 ; 완전히 모듈 설계, 가득 찬 앞 운영 탄력적 설치, 편리 구성과 유지 ; 철수 디자인, 융합 접합 케이블 모듈은 짜집기 케이블과 통합했습니다 ; 번들되고 가늘고 긴 케이블에 적합합니다 ; 12 PC FC, SC와 ST 어댑터들은 각각 트레이에 설치될 수 있습니다. 어댑터의 앞은 30' 각에 있으며, 그것이 섬유의 곡률 반경을 보증할 뿐만 아니라 표면상으로는 레이저손상을 피합니다 ; 모듈은 작동 외부에 빠져나갈 수 있고 장비가 단순하고 편리합니다 ; 광케이블과 땋아 늘인 머리는 저장 공간의 2m 이상을 가지고 있습니다.

상술 :

정보를 주문하는 것 :

모델 규칙 : HDS-ODF-XX-XX-XX
