원래 장소:
중국
브랜드 이름:
Hochiry
인증:
CE/ROHS/ISO9001/ANATEL
모델 번호:
ADSS 광섬유 케이블
연락주세요

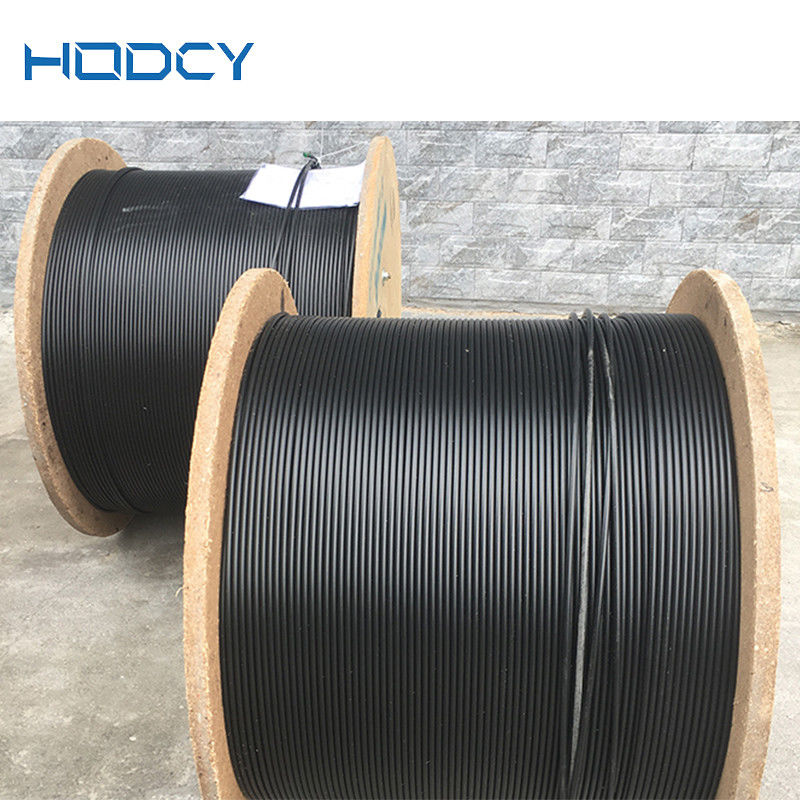

외부 쉬스 광섬유 케이블 200 미터에 있는 110kV 넘게 전-유전체 자가 지원 ADSS 광섬유 케이블에 걸쳐 이어집니다
기술 :

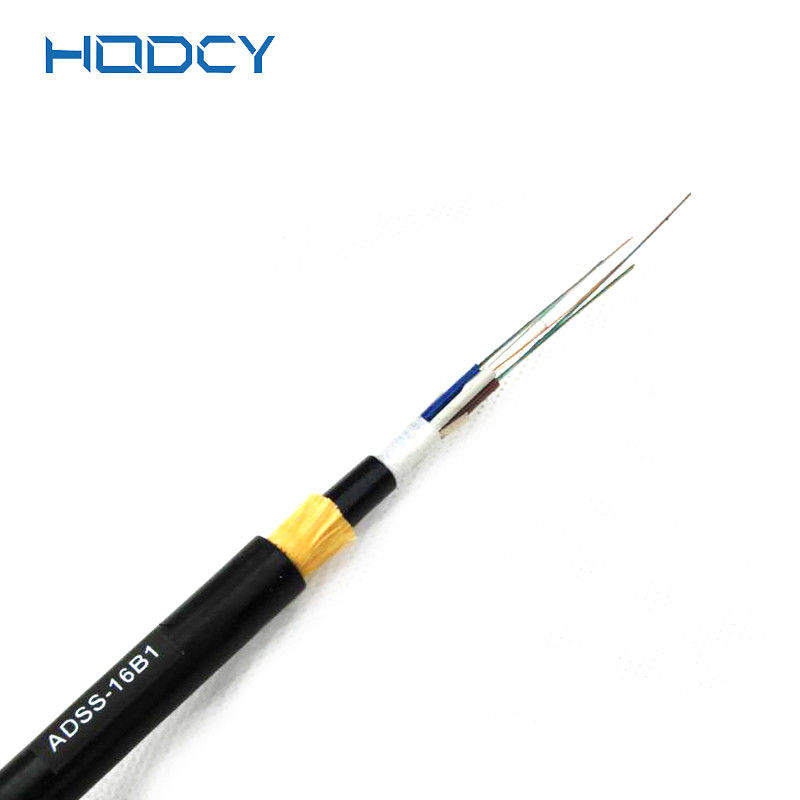

ADSS 케이블은 루즈 튜브 꼬인 구조입니다. 광섬유는 250 um입니다, 느슨한 튜브가고 계수 플라스틱으로 만들어지며, 그것이 방수 화합물로 채워집니다. FRP 강도 부재가 케이블 코어의 중심에 있, 루즈 튜브 (그리고 채워 있는 로프는) 소형이고 둥근 케이블 코어를 형성하기 위해 중심 보강 코어 주위에 구겨지고 케이블 코어에의 더 갭이 해상 블로킹 충전기로 채워집니다. 더 케이블의 외부의는 폴리에틸렌 (PE) 내부 쉬스인 후,고 항장력 아라미드를 구겼습니다, 가장 바깥쪽인 것 전기 추적 (AT) 외부 쉬스입니다.
특징 :
ADSS 케이블은 IEC 60794-1과 더불어 표준 IEEE Ｐ 1222에 따릅니다.
전원을 차단하지 않고 설치될 수 있습니다
엑스셀트 AT 성과, AT 덮개의 동작점에 귀납적인 최대가 reach25kV 할 수있
경량과 작은 직경이 얼음과 바람에 의해 초래된 부하와 타워드 역전파 위의 부하를 줄입니다
큰 경간 길이와 가장 큰 전폭은 1000m 이상 입니다
인장 강도와 온도의 좋은 공연
디자인 수명은 30년입니다
애플리케이션 :
가공전력선의 실제 상태는 ADSS 케이블이 설계되고 있을 때 전체 고려 안으로 잡힙니다. 가공전력선을 위해 110kV 하에, PE 외부 쉬스는 적용됩니다. FOR 전선은 110kV를 동등하거나 뛰어넘습니다, AT 외부 쉬스가 적용됩니다. 아라미드 양과 연선 공정의 데디케이트 설계는 다양한 전폭에 대한 요구를 충족시킬 수 있습니다.
기술적인 매개 변수 :
| Ref.outer 지름 | Ref.weight 킬로그램 / 킬로미터 | Ref.daily max.working 긴장 | 긴장으로 일하는 맥스 허용 | 단락 강도 | 강도 부재 CSA | 탄성 계수 | 열팽창 계수 | 적당한 전폭 (원자력 안전 위원회 Standard,m) | ||||
| 밀리미터 | PE 덮개 | AT 덮개 | 나트 | 나트 | 나트 | mm2 | kN/ mm2 | 10-6/k | A | 비 | Ｃ | Ｄ |
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
