1000V DC 태양 PV 모듈 접속 배선함 IP67 UL944-V0 불꽃 클래스

솔라 모듈 접속 배선함

1000V PV 모듈 접속 배선함

IP67 태양 전지판 접속 상자

원래 장소:

중국

브랜드 이름:

Hochiry

인증:

TUV

모델 번호:

GF20X

연락주세요

인용문을 요구하세요

1000V DC 태양 PV 모듈 접속 배선함 IP67 UL944-V0 불꽃 클래스

제품 상세정보

상품 이름:

PV 태양 접속점 상자

힘:

300W

정격 전압:

1000V DC

방수 보호:

IP67

평가되 현재의:

25A

화염 종류:

UL944-V0

안전 수업:

등급 I 나

지불과 운송 용어

최소 주문 수량

100 PC

가격

3.5USD/PCS

포장 세부 사항

표준 carton(500sets/ctn), 21g/set N.W :10.8KG G.W :11.3KG 사이즈 : 40*26*31cm

배달 시간

3-5 일

지불 조건

전신환, 웨스턴 유니온, 머니그램

공급 능력

주 당 50000 조각

TUV 1500V 태양 PV 접속 배선함 200W 25A UL94 V0 불꽃 클래스 IP67

최상의 가격을 얻으세요

GF20X 태양 PV 접속 배선함 300W 모듈 4 버스바 3 바이패스 다이오드 25A

최상의 가격을 얻으세요

1000V DC 태양 PV 모듈 접속 배선함 IP67 UL944-V0 불꽃 클래스

최상의 가격을 얻으세요

BIPV 태양 PV 접속 배선함 광기전성 4 철도 3 다이오드 730580260mm

최상의 가격을 얻으세요

연락주세요

86-180-25320086

info@szhodas.com

86-0755-5320086

지금 접촉하세요

제품 설명

건물을 위한 IP67 BIPV 접속 배선함은 광기전성 4rails3diods 4mm2 케이블 커넥터 태양 전지판 접속 배선함을 통합했습니다

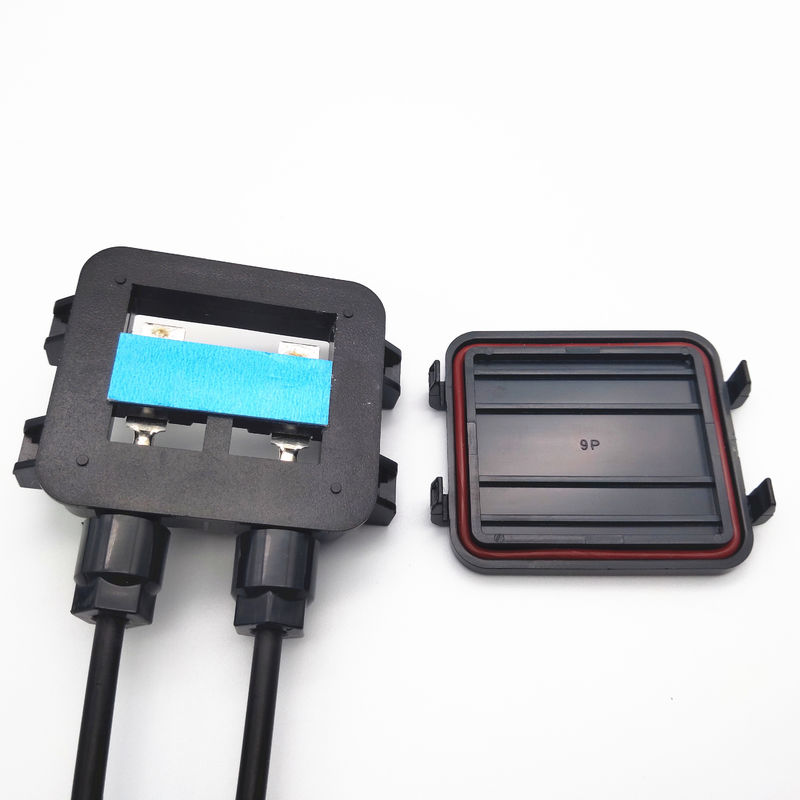

메인 뷰

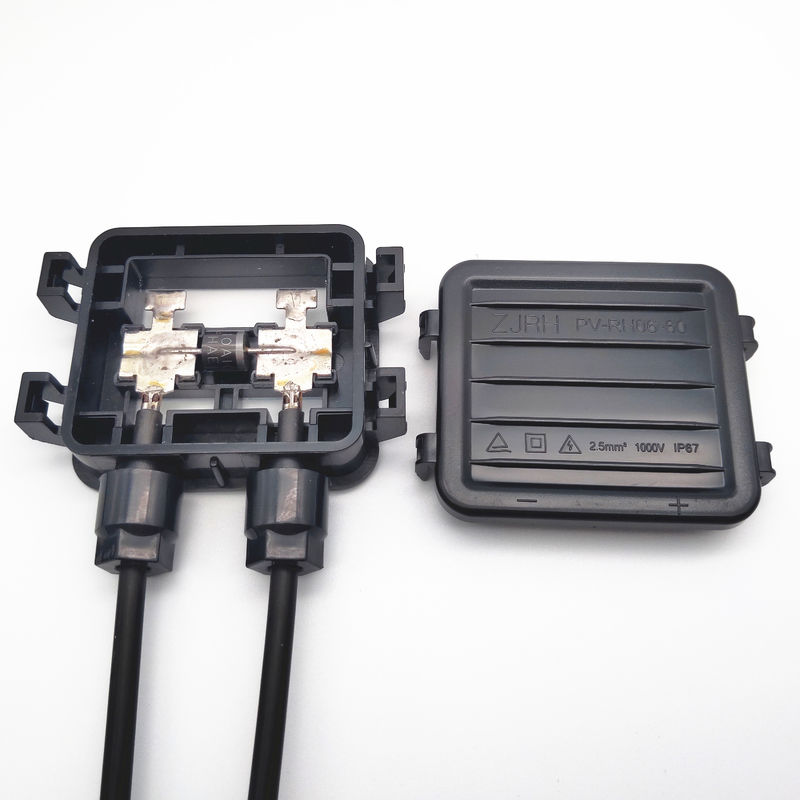

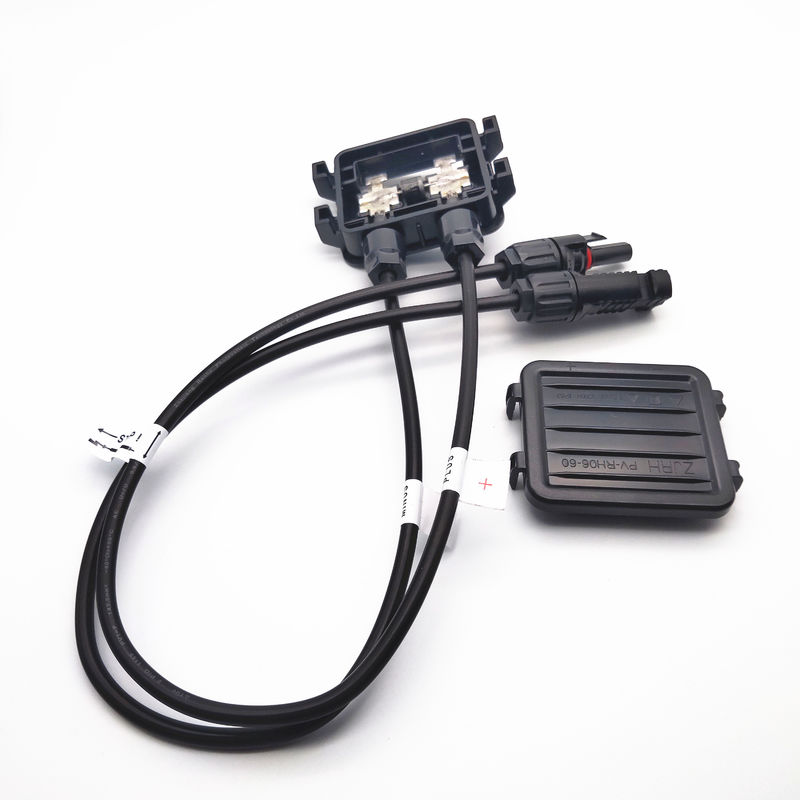

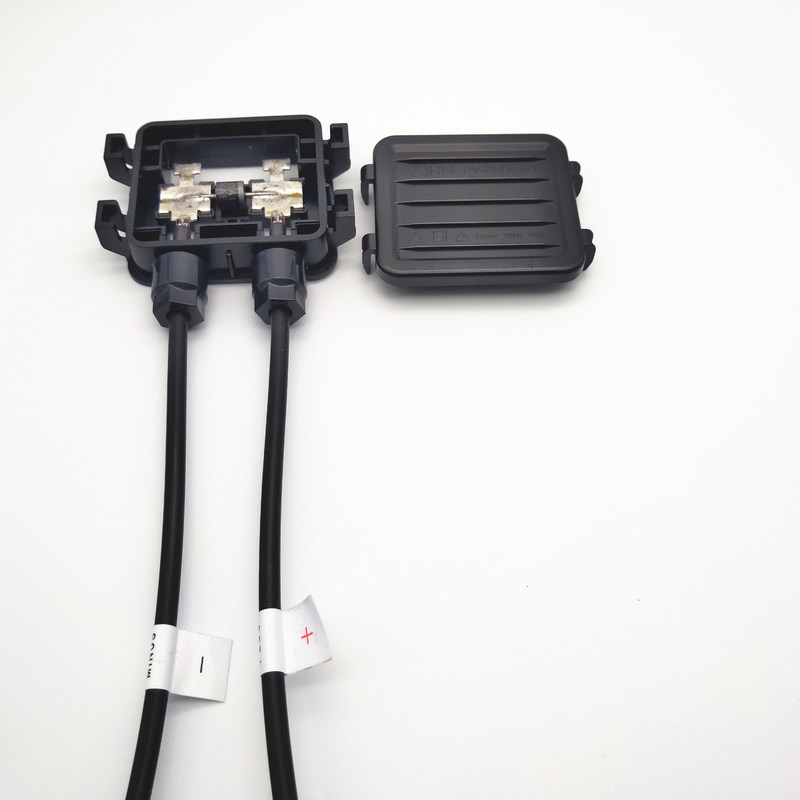

태양 전지판 접속 배선함은 태양 PV 패널 접속을 위해 사용됩니다, 그것이 다이오드, 케이블, 배선함 상자체, 연결기를 가지고 있습니다. 이 j-통은 50W-100W 솔라 모듈에 적합한 1개 다이오드입니다

특징 :

1. 인증, TUV, CE, 로에스

2. 25년 보증

3. 후부 본체는 설치하도록 직접적으로 매우 편리하여서 판벽널을 끼우기 위해 찔립니다

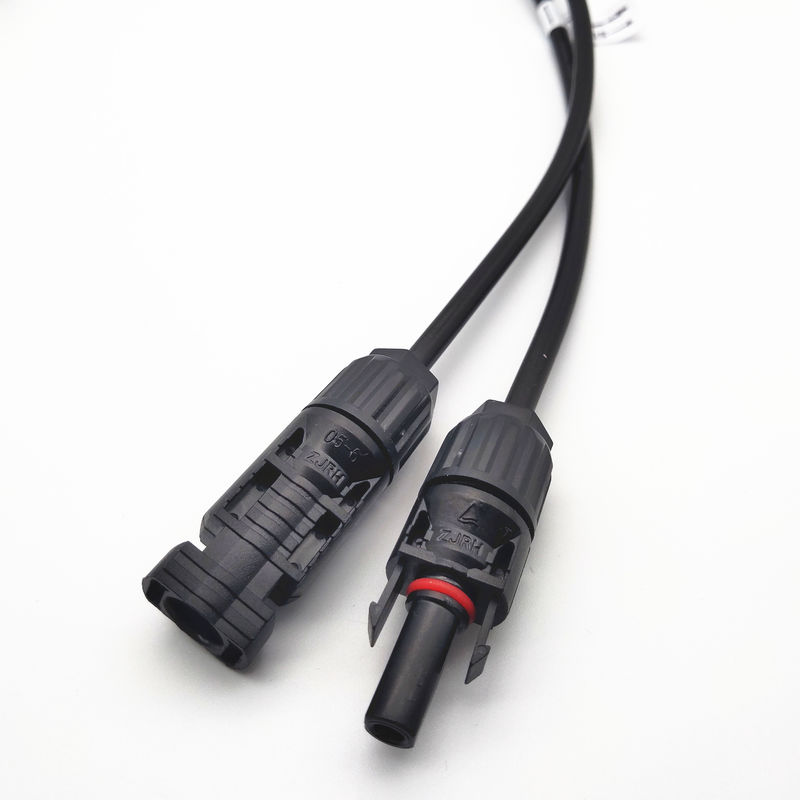

4. 이미 태양 연결기와 와이어 연결과 적합했습니다

기술적 요구 :

모델 번호	GF20X
인증 번호	TUV : R50348429
정격 전압	TUV 1500V, UL 1000V, CSA 1500V DC
온도 범위	-40C 내지 +85C
안전성 클래스	등급 II
보호 급	IP67
배선 칫수 범위	4mm2, 12AWG, 1Meter
내염성	V-0, 5VA
방수 범위	포팅 방수제
실리콘 젤의 크기	24 밀리람베르트
구리 리본의 폭	납땜하기 위한 최고 8까지 밀리미터
연결 방법	납땜
전기 절연체	PPE+PS/PA
접점 재료	구리 합금
전체적인 크기	10x8x16cm

설치 단계

박스 접착제 배면 전극

그것은 접속 배선함과 피프모듈의 백 시트 사이의 매우 단순한 아프피싱 수술입니다.

바닥 주위에 얼굴을 숙이고 접속 배선함을 만들고 접착제를 도입하기
접속 배선함의

PV 모듈의 땜납 리본은 지나갔습니다
밀봉 구역을 통하여.상자체는 백 시트의 올바른 위치에서 제휴됩니다.

버스 용접

슬롯된 것 이동하지 마세요
납땜철 단부로 PV-모듈의 리본과 연락한 스크루 드라이버,
녹은 주석층까지 납땜 인두를 제거하고, 겸자를 제거하세요
주석 경화 뒤에.

박스 충진

접속 배선함과 부품의 연결과 조립 뒤에, 접속 배선함의 안쪽 부분은 접착제로 도입되어야 합니다. 구리, 다이오드와 접속 배선함안에 금속 분은 접착제로 밀봉되어야 합니다.

박스 덮개를 설치하세요

박스 덮개는 접속 배선함 위에 위치됩니다.

당신이 분명히 소동 소리를 들을 때 박스 덮개를 올바른 위치에 박스 덮개 아래로 누르세요.
기록

1, 상자체를 수평 상태에 두는 걸 때 규제를 커버합니다.
2, 접속 배선함을 기울이지 않습니달 때 완료.
규제 지역을 설치하는 것 가로질러 공기 전류 10에서 실리콘 치료까지의 시간에 판벽널을 끼울 때 요구되는 3.
